3D Моделювання прикладних об'єктів


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 21

#1 alfAurum

alfAurum

    Друг семьи

  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 06 Май 2013 - 17:06

Створюю нову тему з бажанням знайти колег та однодумців в користуванні програмами 3D графіки з метою послідючого прототипування (отримання фізичного макету з 3D файлу).

Власне, хочеться обговорити основні стадії моделювання прикладних об'єктів: модель > рендер > прототипування. Тому що створення 3D моделі для прототипування значно відрізняється від моделювання "задля картинки" (ігри, візуалізація інтер'єрів, кліпарти...).

Хто працює, в яких програмах малює і яким обладнанням "матеріалізує файли"?


  • 1

#2 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 07 Май 2013 - 08:12

Почну потихеньку.



1. 3D модель каблучки. Rhonoceros/Matrix




2. Рендер майбутньго виробу. V-ray




3. Власне готовий виріб. Танзаніт, рубіни, біле золото з покриттям чорним родієм



Сообщение отредактировал alfAurum: 07 Май 2013 - 08:13

  • 0

#3 SpecifiC

SpecifiC

    Участник

  • Пользователь+
  • PipPip
  • 392 сообщений
  • Район:Centre
  • Город:BC

Отправлено 16 Ноябрь 2013 - 20:52

Хто працює, в яких програмах малює і яким обладнанням "матеріалізує файли"?



У вас отлично получается, врядли у нас в городе есть люди со своим оборудованием. Я тоже разработал себе колечко, правда заказал в Киеве выращивание, литье и тд. Могу подсказать конторы которые этим занимаются.


  • 0

#4 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 18 Ноябрь 2013 - 16:40

Я і сам знаю багато контор, які займаються. Починаю і купувати своє обладнання для прототипування. Наразі запускаю свій фрезер, на черзі - растішка. Просто, якщо в місті є люди, які займаються подібним і готові до діалогу, то мені було б приємно поспілкуватись.



П.С. В місті є обладнання для прототипування і навіть чимало. Однак, працює воно в закритому режимі. А інфо за територію підприємств не виходить.


  • 0

#5 SpecifiC

SpecifiC

    Участник

  • Пользователь+
  • PipPip
  • 392 сообщений
  • Район:Centre
  • Город:BC

Отправлено 10 Декабрь 2013 - 21:17

  • Район:ДНС

А це не ваша контора за базаром там на 2 поверсі?

Сообщение отредактировал SpecifiC: 10 Декабрь 2013 - 21:17

  • 0

#6 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 10 Декабрь 2013 - 23:10

Ладанка "святой Георгий Победоносец".



Рендер по виконаній 3D моделі (V-Ray)




Власне сама модель (Matrix/Rhinoceros/Z-brush) - аверс




і реверс




Модель, вирізана на фрезерному станку в зеленому воску







А це не ваша контора за базаром там на 2 поверсі?



Ні, не наша.


Сообщение отредактировал alfAurum: 10 Декабрь 2013 - 23:14

  • 0

#7 SpecifiC

SpecifiC

    Участник

  • Пользователь+
  • PipPip
  • 392 сообщений
  • Район:Centre
  • Город:BC

Отправлено 11 Декабрь 2013 - 08:29

Ні, не наша.



Якось хотiв влаштуватися на роботу в вашому районi

Прикрепленные файлы

  • Прикрепленный файл  2a.png   570,22К   0 Количество загрузок:

  • 1

#8 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 11 Декабрь 2013 - 11:00

Досить цікаво. Ще є що показати з Zbrush? Чим зараз займаєтесь і якими прогами володієте? Рік-два тому я з труднощами знайшов людину на учня дизайнера - вчити і розказувати, а тут вже готові спеціалісти є.


  • 0

#9 SpecifiC

SpecifiC

    Участник

  • Пользователь+
  • PipPip
  • 392 сообщений
  • Район:Centre
  • Город:BC

Отправлено 11 Декабрь 2013 - 13:35

Досить цікаво. Ще є що показати з Zbrush? Чим зараз займаєтесь і якими прогами володієте? Рік-два тому я з труднощами знайшов людину на учня дизайнера - вчити і розказувати, а тут вже готові спеціалісти є.



Це не зовсiм Zbrush. Володiю усим по трошки - головне результат)  http://bit.ly/1d779qi


  • 0

#10 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 12 Декабрь 2013 - 03:06

Не зовсім Zbrush - це як? Кольори моделі брашевські. Усим по-трошки а чим конкретно?


  • 0

#11 SpecifiC

SpecifiC

    Участник

  • Пользователь+
  • PipPip
  • 392 сообщений
  • Район:Centre
  • Город:BC

Отправлено 12 Декабрь 2013 - 08:50

Все зависит от того что нужно получить на "выходе"

3d Max моделирование, анимация + Vray виз, солид, арткам. Большинство продуктов Аdobe т.е. Ps, Ae, Ai, Flash 3д могу на сайт, скульптинг и тд.


  • 0

#12 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 06 Июнь 2014 - 18:08

Модель "Ягуар"

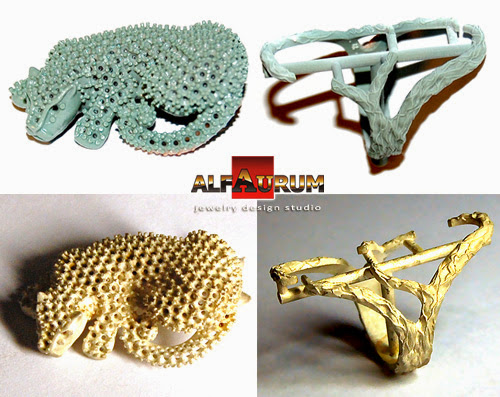

Етап перший - комп'ютерна 3D модель. Використовуючи різні пакети цифрової графіки робимо об'ємну модель майбутнього виробу. Конкретно - основа котика  і шинки - Zbrus, розстановка каменів, різаків і крапанів - Matrix. В моделі потрібно продумати і пропрацювати не лише художні й естетичні моменти виробу, а й технічну сторону - як виріб потім відлити в метал, закріпити камені, відполірувати і таке інше. На цьому етапі можливі любі зміни. Змінити позу, завернути хвостик, помістити котика хоч на гілочку, хоч куди - можливо все. Єдине обмеження - фантазія замовника.






Далі вже технічна сторона справи, яку замовник в більшості випадків і не бачить. Може й на краще, так як срібло-золото після відливки не те що на дорогоцінні метали не схожі, ба навіть на біжу не тягнуть. Та все ж покажу. Спершу цифровий файл слід вивести двоїчного коду в світ матеріальних речей. Для цього все частішe використовуються так звані "3D принтери". Для котика використали Solidscpe. Шар за шаром наноситься розплавлений віск, поки не виросте вся модель. Поки що у воску. Далі йде формовка. Восковку заливають формомасою (схоже на гіпс). Після схвачування формомаси у муфельній печі віск виплавляють і замість нього залишається порожнина, в яку вже вливають нагрітий більш ніж на 1000 градусів і розплавлений метал. Правда, золото геть саме на себе не схоже?




Але, отримати литво - то лише половина справи. Далі - шліфування, пайка окремих деталей в цілісний виріб, закріпка каменів, полірування до того блискуче глянцевого вигляду, який ми зазвичай і називаємо "коштовність". І ось - готовий виріб.


Золото, білі та чорні діаманти, сапфіри.


Сообщение отредактировал alfAurum: 06 Июнь 2014 - 18:11

  • 0

#13 SpecifiC

SpecifiC

    Участник

  • Пользователь+
  • PipPip
  • 392 сообщений
  • Район:Centre
  • Город:BC

Отправлено 06 Июнь 2014 - 19:50

Здорово получилось! Модель кошки "твердотельная" или полигональная?


  • 0

#14 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 06 Июнь 2014 - 21:16

Цей кіт моделювався полігонами в Zbrush. Щоправда, потім намучились з розстановкою каменів - Matrix мало дружить з поліками. Доводилось брати окремі куски сурфайсів, наліплювати їх на полігональну модель і вже по них розставляти камені. Інший котик моделювався в самому Matrix з використанням T-spline. Від видає NURBS, а це саме те, що потрібно Matrix для розстановки каменів, крапанів, різаків і т. д.



Власне сітка:



Сообщение отредактировал alfAurum: 06 Июнь 2014 - 21:25

  • -1

#15 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 19 Март 2015 - 16:59

"На всякого мудреца довольно простоты"



Саме так можна сказати про одну обручку. Звичайна ніби з виду європейка - пара 3D циліндрів з пазами "папа-мама". Але, заставити 3-х осьовий фрезер рухатись по колу виявилось цікауою задачею. Найпростішим виходом виявилось зовсім відмовитиьсь від цифорофих технологій і різати восковки на мінітокарному станку. Без 3D, шаговиків і цифри. Усе - руками і штангельциркулем. Швидко і зручно.











  • 0

#16 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 21 Май 2015 - 16:22

Ланцюжок на ногу. Замовила одна баришня після відвідин Індії. ТЗ - Тадж Махал і слоник.



Модель - Rhinceros/Matrix + Z-Brush




Лиття в сріблі + гаряча емаль




Ніжка з ланцюжком



Сообщение отредактировал alfAurum: 21 Май 2015 - 16:23

  • 1

#17 Творец

Творец

    Участник

  • Пользователь+
  • PipPip
  • 141 сообщений
  • Район:Гайок
  • Город:Белая Церковь

Отправлено 17 Август 2016 - 17:27

я думал три д принтеры пластмассой льют, видел такое у нас в городе, даже сувенирчики есть, знаю где в Вашу форму металл залить могут, собираюсь себе что то с пластелина слепить, облить гипсом, потом выплавить пластелин и залить медь (по весу за медь стоит около 250грн за кг по алюминию 150-т, до пол кило можно за раз заливать, знакомый так себе заготовки заказывает, дешевле получается чем с прутка точить и количествами можно малыми заказывать, но льют и даже одну в мой кукиль. Оборудование не показывают, шифруются.


  • 0

#18 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 17 Август 2016 - 17:48

Три рази перечитав, але суті так і не зрозумів. Хвастаєте, що знаєте людей, які відливають метал? Радієте, що познайомились зі сферою прототипування? Скаржитесь, що не розкривають технологічних процесів? Бажаєте зробити що своє і поспілкуватись на тему?



Не в образу, але розділові знаки і логічна розбивка тексту на речення значно допомогли б спілкуванню.


  • 0

#19 Творец

Творец

    Участник

  • Пользователь+
  • PipPip
  • 141 сообщений
  • Район:Гайок
  • Город:Белая Церковь

Отправлено 17 Август 2016 - 20:23

Три рази перечитав, але суті так і не зрозумів. Хвастаєте, що знаєте людей, які відливають метал? Радієте, що познайомились зі сферою прототипування?

Хвастаюсь, что тоже малёхо приобщился к теме и видел это в живую.

А ещё пишу, что тоже немного интересуюсь темой

3D графіки з метою послідючого прототипування (отримання фізичного макету з 3D файлу).

 хоть и не на таком проф уровне как у Вас, но чем мой медный молоточек не радует сердце так как Ваш золотой перстень? Да и физически его потрогать более доступно, чем тот перстень. :laf:

или тема только для ювелирного воплощения творчества в физический макет?


  • 0

#20 alfAurum

alfAurum

    Друг семьи

  • Автор Темы
  • Пользователь+
  • PipPipPipPipPip
  • 1 270 сообщений
  • Район:Вокзальна
  • Пол:

Отправлено 18 Август 2016 - 14:52

Тема для всіх небайдужих і бажаючих поспілкуватись. І не обов`язково про ювелірку. Просто в мене більшість робіт - ювелірка. Часом бувають інше. Ось, наприклад, медаль для нагородження учасників кросу.

Ескіз і модель (Rhinoceros/Matrix)


Фрезерування (прорахунок MadCAM, порізка ЧПУ Sable в зеленому воску Ferris). Швидкість подачі 600 мм/хв, фреза конусна 0,2 мм п`ятка. Крок 0,05 мм. Порізка зайняла 6 годин.






В послідуючому воскова модель буде відлита в бронзу для тиражування.



Тепер можна, при бажанні, обговорити і обсудити.



Я до чого причепився - я лише "ЗА" поговорити на задану тему. Але ж може викладіть думки по-порядку, прикладіть фото молоточка - буде зрозуміліше тема розмови. Хіба ні?


  • 0
